Roadheader{0}}paigaldatud kaablisegisti
Tuntud ka kui:-pardakaablisegisti, polteri-kaevuri kaabli ajami pistikupesa; mõeldud teepeade-hüdrauliliste puurimiskastide või poltrite-kaevurite jaoks sõiduteekaablite poltide kinnitamiseks, segamisvaigukassettide ja kaabliankrute jaoks paigaldamiseks ja-eelpingutamiseks.
- Toote tutvustus
Tuntud ka kui:-pardakaablisegisti, polteri-kaevuri kaabli ajami pistikupesa; mõeldud teepeade-hüdrauliliste puurimiskastide või poltrite-kaevurite jaoks sõiduteekaablite poltide kinnitamiseks, segamisvaigukassettide ja kaabliankrute jaoks paigaldamiseks ja-eelpingutamiseks.
Materjal: 40Cr / 42CrMo legeerteras, integraalselt sepistatud, karastatud ja karastatud, kõvadus HRC 38–45; suurem pöördemomendi takistus võrreldes käeshoitavate-puurmikseritega, mis on spetsiaalselt loodud hüdrauliliste puurkastide suure pöördemomendi jaoks.
⚠️ Märkus. See ei ole tavaline{0}}katusepoltide käeshoitav segisti. Puurimiskasti -teepealse väljundliides, pöördemomendi tingimused ja tööparameetrid erinevad eraldiseisvate puuride omadest. Tavalised JQS-segistid ei ole omavahel asendatavad.
Rakendused
Kasutatakse EBZ-seeria teepeadel, millel on-pardal olevad puurhoovad ja poltrite-kaevurid katusekaabli vaiguga ankurdamiseks:
1. Edastab suure pöördemomendi pardal olevast-hüdraulika puurkastist, ühendab kaabliankru ja segab puuraugu sees vaigukassette.
2. Pärast segamist pingutage kaabli ankur eel-, et viia kaabli paigaldamine lõpule.

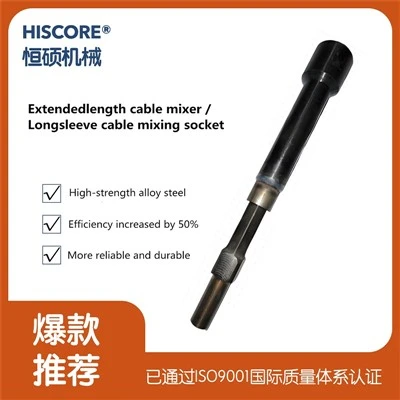

3. Saadaval standardse ja pikendatud{1}}pikkusega versioonina; laiendatud mudelit kasutatakse siis, kui terasrihmad, metallvõrk või suured kandikud põhjustavad häireid, sillades üle tugikomponentide.
Ühilduvad terasest trossid: Φ15,24, Φ17,8, Φ21,6 mm kaevanduskaablid.
Struktuur
Sõidu ots
Ühildub hüdraulilise puurkasti -teepea väljundliidesega; tavaliselt B19/B22 kuusnurgad, mõned mudelid kasutavad splain-liideseid, millel on kinnitustihvti ava, et vältida lahtiühendamist töötamise ajal.
Tünni korpus
Integreeritud sepistamine külgmiste ülevoolu-/vaatlusavadega, et eemaldada liigne vaik ja vältida sisemist kinnikiilumist; saadaval standardse silindri ja pikendatud silindriga (pikendus 80–120 mm).
Sisemine õõnsus
Kujundatud nii, et see sobiks kaabli ankruga (rõngas/tünn); haardub ainult ankruga -, rangelt keelatud teraskeerme enda haaramiseks, et vältida niidi kahjustamist ja traadi purunemist.
Levinud mudelid ja spetsifikatsioonid
| Mudel | Ühilduv kaabel | Puurkasti liides | Märkused |
| HSJQS-15-J | Φ15.24 kaabel | B19/B22 | Teepealkirja standardtüüp |
| HSJQS-18-J | Φ17.8 kaabel | B19/B22 | Teepealkirja standardtüüp |
| HSJQS-22-J | Φ21.6 kaabel | B19/B22 | Suure{0}}läbimõõduga kaabel |
| HSJQS-18-J-L | Φ17.8 kaabel | B19/B22 | Teepealkirja laiendatud tüüp (-L) |
Järelliide "-J" tähistab teepäiste jaoks mõeldud -tahvli tüüpi; "-L" tähistab pikendatud-pikkusega versiooni.
Roadheader-Paigaldatud kaablisegisti vs. tavaline käsi-hoitav kaablisegisti
| Üksus | Roadheader-paigaldatud kaablisegisti (-pardal) | Tavaline käeshoitav{0}}kaablisegisti |
|---|---|---|
| Toetavad seadmed | Hüdrauliline puurimiskast -kaevandaja-pardal | Pneumaatiline käeshoitav{0}}katusepolt |
| Pöördemomendi võimsus | Suur pöördemoment, mõeldud hüdrokasti väljundiks | Madalam pöördemoment, sobib pneumaatiliste puuride jaoks |
| Materjal ja kuumtöötlus | Eelistatud 42CrMo, kõrgem karastuskaredus | Peamiselt 40Cr, piisav käes{1}}kasutamiseks |
| Tünni tugevus | Paksem sein, suurem väändetugevus | Standardne seinapaksus |
| Saadaolevad konfiguratsioonid | Standardne / pikendatud{0}}pikkus | Standardne / pikendatud{0}}pikkus |
| Vahetatavuse risk | Käes{0}}hoitav tüüp läheb lauakastil- kergesti katki | Pardatüüpi saab ajutiselt kasutada-käsitreeningutel, kuid see on raskem |
Eelised
Pakume erinevaid ülekandekomponente
Spetsiaalselt sobitatud kaevurite -hüdraulilise puurkastiga, mis talub suurt pöördemomenti, vähendab väändekahjustusi ja sobib kiirete kaevamistööde tootmisliinidele.
Integreeritud sepistamine, keevitusdefektideta, kõrge töökindlus suure{0}}koormuse all maa-alustes tingimustes.
Saadaval standard- ja laiendatud versioonina, et käsitleda terasrihmade ja metallvõrgu häireid.
Külgmised ülevooluavad võimaldavad liigsel vaigul väljuda, vältides pistikupesade kinnikiilumist; lihtne paigaldada ja eemaldada.
Ettevaatusabinõud
Rangelt on keelatud paigaldada tavalist-käeshoitavat kaablisegisti-parda puurkasti teepealsele -. Hüdraulikakarbi suur pöördemoment põhjustab silindri purunemise, mis ohustab ohutust.
Valik peab vastama kaabli läbimõõdule ja ankurprofiilile; mittevastavus põhjustab libisemist, pöördemomendi ülekande riket, ebapiisavat segunemist ja ebapiisavat kinnitusjõudu.
Pikendatud{0}}pikkusega versioonidel on pikem konsool; väändemurdumise ohu vähendamiseks valige kõige lühem pikendus, mis võimaldab terasrihmadest lahti saada.
Segamisaeg: 20-35 sekundit. Pärast segamist hoidke puurkasti tugevalt vajutatuna, oodake, kuni vaik saavutab esialgse tardumise; Ärge pöörake tagurpidi ega tõmmake enneaegselt välja, et vältida kaabli kinnituse rikkeid.
Kasutuseelne-ülevaatus: kontrollige silindri pragude, kuusnurkse kulumise/ümardamise ja sisemise õõnsuse punktide olemasolu. Defektide avastamisel visake see kohe minema.
Ainult terastrossi jaoks; mitte poltide ega klaaskiudpoltide jaoks.
Levinud vead
Kui kasutate standardset JQS-i-käsimikserit otse puurimiskasti -teepealsel -, praguneb tünn lühikese aja jooksul liigse pöördemomendi tõttu.
Liiga pika pikendatud tünni valimine, mille tagajärjeks on liigne konsool ning töö ajal paindumine või purunemine.
Pöördemomendi edastamiseks haarab teraskeerme enda kinni, põhjustades traadi purunemise ja kaabli rikke.
